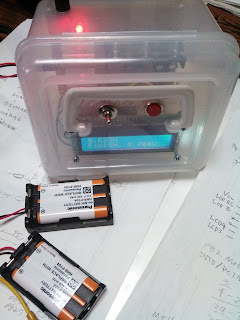

秋月で売っている、ニッケル水素充電池、Panasonic HHR-P104の充電器を作ってみた。
回路図
lm317、1個で充電用定電流を作る。0.1c
もう1個は、オペアンプで減算したいので基準電圧4Vを作った
オペアンプlm358は、充電池の電圧を-4Vしてマイコンへ送る。測定範囲は4Vから9V
トランジスタ2N3904は、充電のon/off用で、MJE200は放電用に使った
電池は2個直列につないでいる
今回、マイコンはavr ATTiny44Aを初めて使ってみた
IC等の放熱はアルミのCチャンで作った。それほど熱くならないみたいだけど。。
